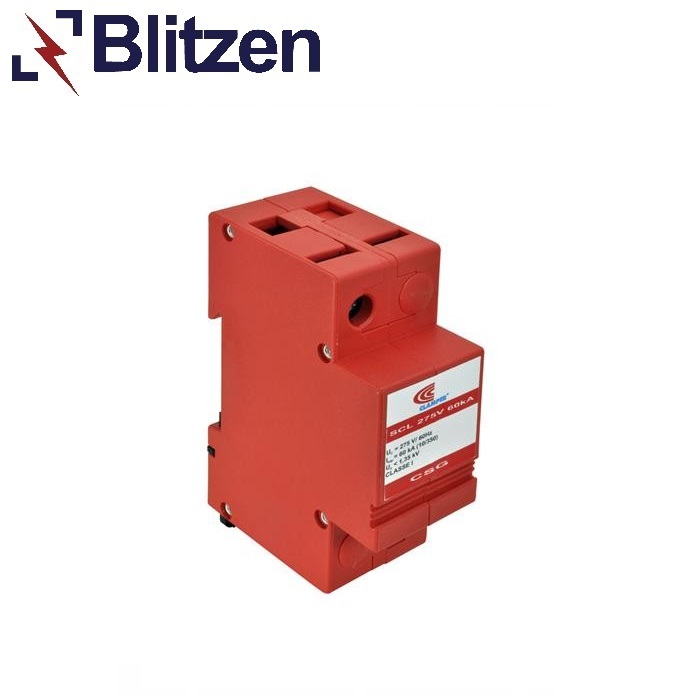

Descargador de sobretensiones SCL (es un DPS) monopolar, Clase I, del tipo conmutador de tensión, compuesto de Spark Gap, con capacidad de drenaje de corrientes parciales de descargas atmosféricas hasta 100 kA bajo forma de onda 8/20 µs. Se utiliza para protección del neutro del sistema de energía por lo que proporciona de forma eficaz la conexión equipotencial entre el neutro y la Barra de Equipotencialización Principal (BEP) en sistemas que utilizan toma de tierra de tipo TT.
Características del descargador de sobretensiones:
- Voltaje de Operación: 275V.
- Corriente Máxima: 100kA.
- Soportabilidad a la corriente de cortocircuito de 5kA sin fusible backup;
- Fijación a través de garras estándar NEMA y también posibilidad de encaje en riel DIN estándar IEC;
- Conexión directa a las barras de los tableros de distribución de energía;
- Señalización local: indicación del estado de operación por banderín de estado de color verde/rojo (SERVICIO/DEFECTO);
- Además soporta corrientes de impulso de hasta 60kA (10/350 µs).
Aplicaciones:
Adecuado para instalación entre neutro y tierra, en tableros de distribución de circuitos y también tableros de control automático.
Características Técnicas:
CDI – 008531
Modelo – SCL 275V 60KA Slim
Voltaje de operación – 275VAC / 350VDC
Corriente de impulso – 60kA
Corriente de Pico Máxima – 100kA
Voltaje de Clamping: 1.3 kV
Además cumple con normas nacionales (NOM) e internacionales.
Garantía por defecto de fabricación y vicios ocultos.
Producto de calidad y certificado.
La fijación de SCL es sencilla y rápida, hecha sobre carriles estandarizados de 35 mm. Además el SCL posee una envoltura en caja de material termoplástico no propagante a la llama con grado de inflamabilidad V0, de acuerdo con UL 94. Utilizado entre Neutro y conductor de protección en sistemas de toma de tierra de tipo TN-S y TT.
BlitzenMx te ayudará en la selección de los dispositivos de acuerdo en las normas mexicanas y también te asesorará en el proceso de instalación, así que acércate a nosotros y proteja su inversión contra sobretensiones transitorias (picos eléctricos).
